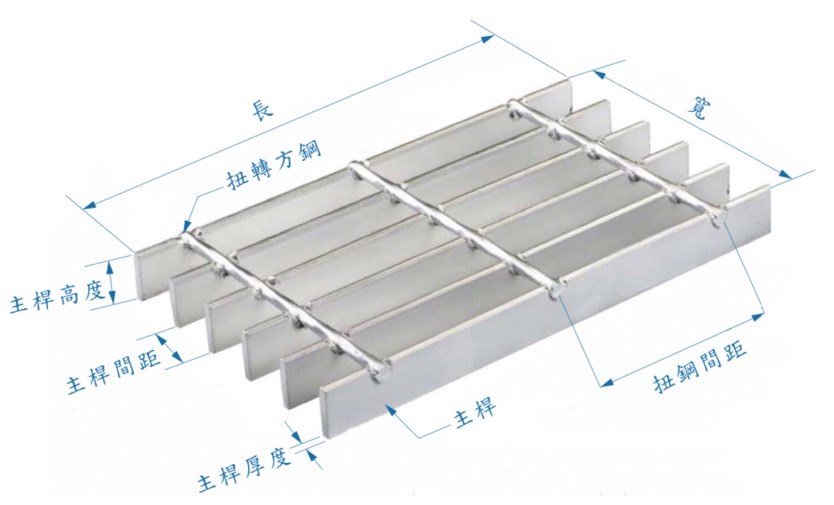

進豐晟格柵板嚴密的製造，符合國際建築金屬同業公會規範和全面品質管制系統的高品質保證，其生產流程如下：
⓵ 全自動高壓電阻熔接機
⓶ 自動裁切
⓷ 機器人封邊及框架焊接
⓸ 熱浸鍍鋅
⓹ 成品出貨
*資料來源:美國建築金屬製造協會規範NAAMM(National Association of Architectural Metal Manufactures)
A. 考慮載重
說明
HS 20-44表示總重36公噸之三軸拖車，因其重量分佈在三個軸上，故其載重等級與二軸之HS 20-44卡車(總重20公噸)同屬T20。
HS 15-44表示總重25公噸之三軸拖車，理由同上與二軸之HS 15-44卡車(總重14公噸)，其載重等級均為同屬T-14。
關於載重說明可參閱公路橋梁設計規範。
B. 考慮車子前進方向
即使是使用相同的載重，但是隨著車子進行方向與主桿(I型鋼)的不同，其力量分佈情況亦不同，故應考慮車子進行方向與主桿(I型鋼)為平行或垂直。
C. 強度計算例
1. 一般用側溝蓋 General side trench cover
- 標準型式：I50*400*995
- 後輪荷重：P=8000kg(T-20)
- 接地面積：a 20cm* b 50cm
- 衝擊係數：i=0
- 支點間距離：L=30cm(溝距span)
- 容許應力：σ b=18kgf / m㎡
- 進行方向：與主桿垂直(側溝)
- 主桿節距：35.3cm
- 荷重所分佈之主桿數：
n=(a 20cm / 3.53cm)+1支=6支piece - 主桿之斷面係數：Z=2.57cm³
- 型式：I-50
- 應力：
σ=P*(L / b)*L／ 8*n*Z=8000*(30/50)*30
／8*6*2.57
=1,167=11.7kgf/mm²<σ b
2. 一般用定橫斷溝蓋 Fixed trench cover
- 標準型式：I50*400*995
- 後輪荷重：P=5600kg(T-14)
- 接地面積：a 20cm* b 50cm
- 衝擊係數：i=0.4
- 支點間距離 e：L=35cm(溝距span+5cm)
- 容許應力：σ b=18kgf / m㎡
- 進行方向：與主桿平行(橫斷溝)
- 主桿節距：35.3cm
- 荷重所分佈之主桿數：
n=(b 50cm / 3.53cm)+1支=15支piece - 主桿之斷面係數：Z=2.57cm³
- 型式：I-50
- 應力：
σ=P*(1+i)*(2L-a)／ 8*n*Z=5600*(1+0.4)*(2*35-20)
／8*6*2.57
=1,271=12.7kgf/mm²<σ b
